產品概述

HXGN□-12型箱型固定式金屬封閉開關設備(簡稱環網柜)是額定電壓12kV，額定頻率50Hz的交流高壓成電器裝置，主要用于三相交流環網,終端配電網和工業用電設備，起接受、分配電能和等作用，它也適于裝備入箱式變電站。

結構特點

● 采用全組裝結構，輕巧美觀，可任意組合安裝，便于無限擴展延伸。

● 既可配FN12-10型壓氣式負荷開關、組合電器，也可配FZN25-12型真空負荷開關、組合電器，且安裝尺寸完全一致。體積小，免維修，三相聯動結構，具有明顯的隔離斷口。

● 配FN12-10型負荷開關、組合電器，其安裝方式靈活，可左右側裝、正裝、倒裝。

● 可手動和電動操作，并具遠動遙控功能。

● 設有完善可靠的機械聯動、聯鎖裝置，完全達到“五防”功能。

● 采用聯動防護絕緣活門，遮擋帶電觸頭，確保人身安全。

● 采用正面操作維護，可靠墻安裝。

● 面門裝有觀察窗，可清楚觀察柜內元件工作狀況。

● 符合GB3906標準。

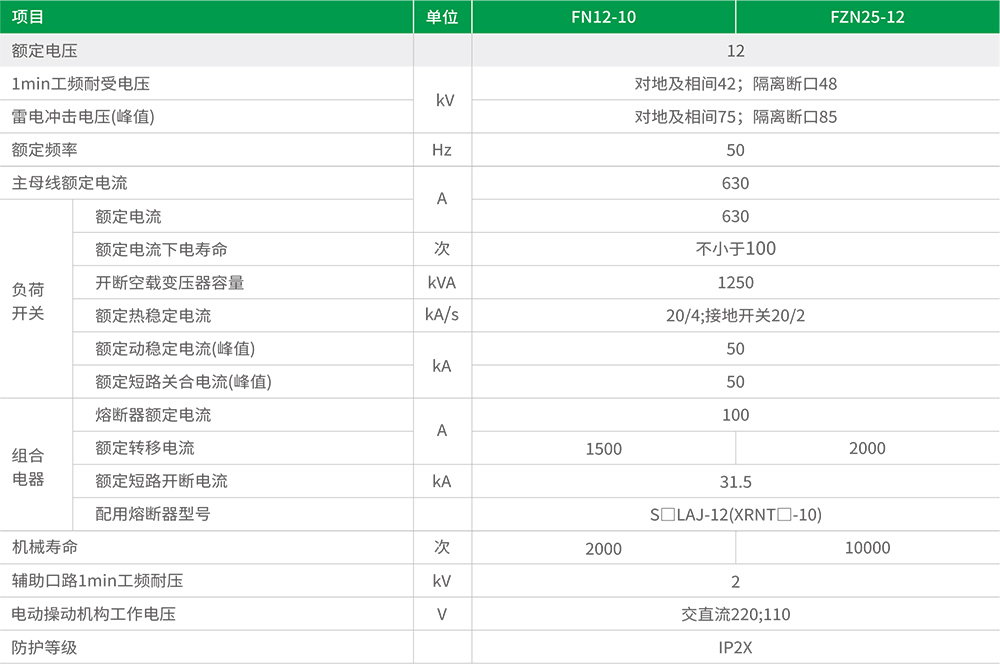

技術參數

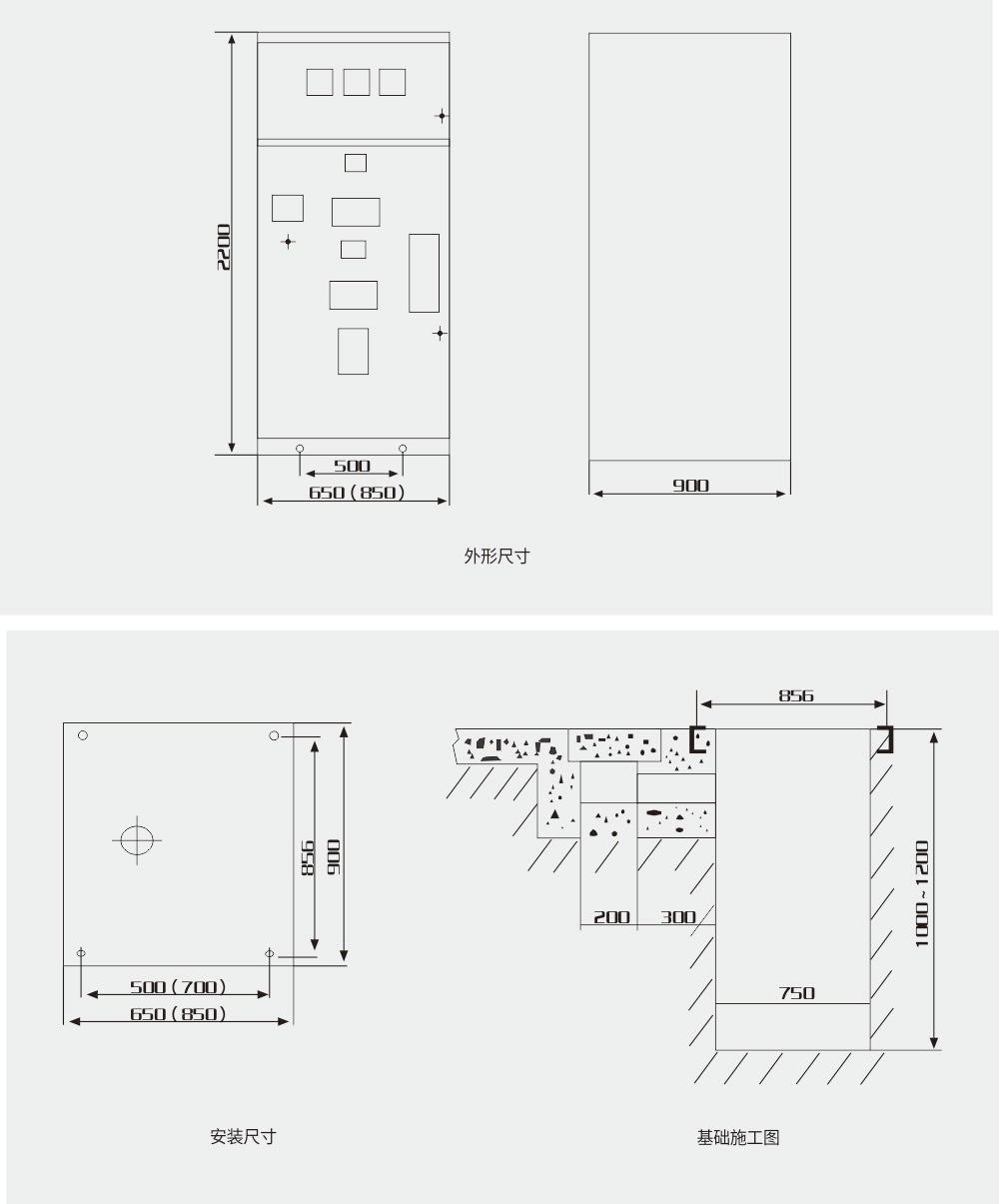

安裝尺寸圖
