產品概述

XGN66-12型固定式封閉開關設備(以下簡稱開關柜）是我公司新一代高壓電器成套產品，符合國家標準

GB3906《-35KV交流金屬封閉開關設備》電氣部DLT404《戶內交流高壓開關柜訂貨技術條件》的要求，也滿足國際標準IEC298《1kV以上52kV以下交流金屬封閉開關設備和控制設備的要求》。

該產品吸收了國外的先進技術，它體積小，僅是普通開關柜體積的50%；斷路器具有可靠性高，性能好；“五防”聯鎖機械可靠、簡單等優點。開關柜是3.6、7.2、12kV三相交流電50Hz單母線分段的戶內成套裝置，作為接受和分配電能之用。并具有對電路進行控制、保護和監測等功能，可使用在各類型發電廠、變電站及工礦企業，高層建筑等場所，也可與環網柜組合應用于開閉所中。

正常使用條件

● 海拔高度不超過1000m；

● 環境溫度：-25℃～+40℃,24小時內平均溫度不超過+35℃；

● 水平傾斜度不大于3℃；

● 地震烈度不超過8℃；

● 無劇烈震動和沖擊及爆炸危險場所。

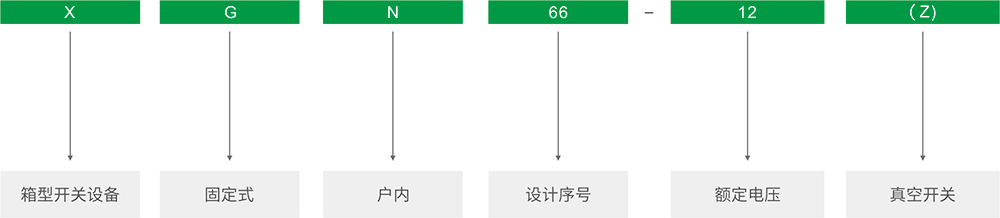

型號及含義

結構特點

● 柜體采用優質角鋼焊接而成。

● 斷路器室位于柜體中（下）部，安裝，調試、維護方便；標準配裝ZN63A(VSI-12)斷路器，并設有壓力釋放通道，確保人身安全。

● 采用先進可靠的旋轉式隔離開關,可在主母線帶電下安全進入斷路器室檢修。

● 整柜防護等級IP2X。

● 設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求。

● 具有可靠的接地系統。

● 門上裝有觀察窗，可清楚觀察到柜內元件地工作狀態。

● 操作機械閉鎖采用XGN2-12柜用的JSXGN閉鎖機構，簡單可靠方便實用。

● 進出線電纜低于柜底前部，方便用戶連接。

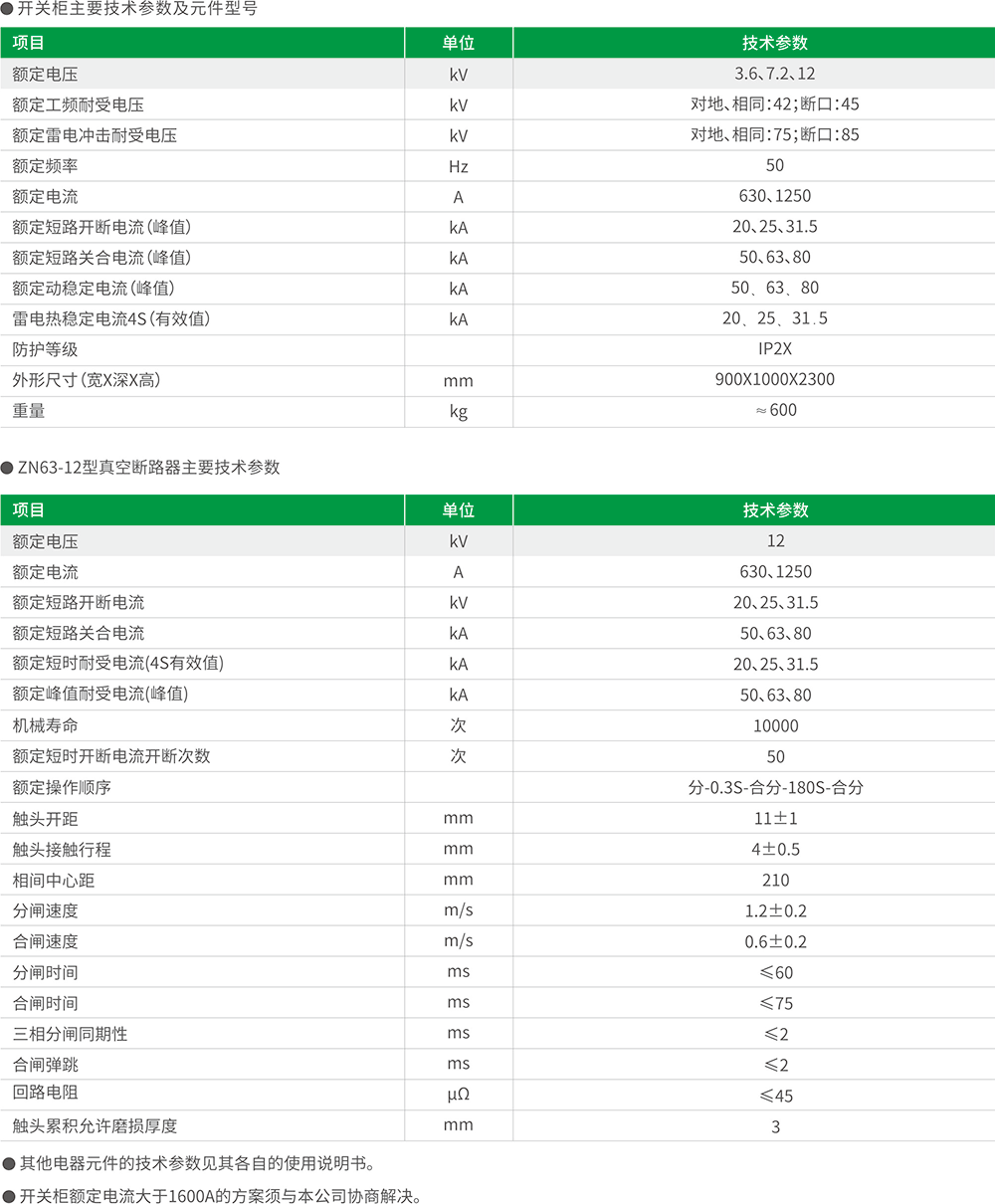

技術參數

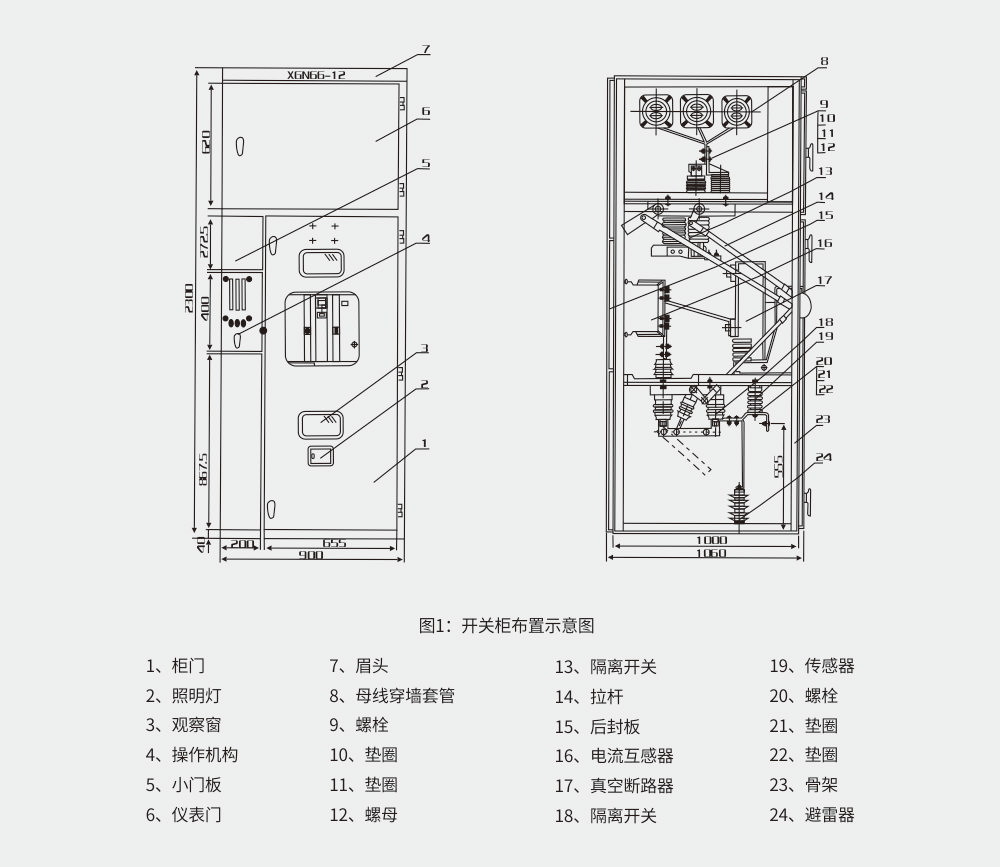

布置示意圖
