產品概述

MX-12全密封全絕緣充氣型環網金屬開關設備是一個完全密封的系統，其所帶電部件以及開關封閉在不銹鋼的本體內。整個開關裝置不受外部環境條件影響，從而可以確保運行可靠性及人身安全。并且實現了免維護。通過選擇可擴展母線，可以實現任何組合，達到全模塊化。擴展母線安全絕緣和屏蔽，確保了可靠性和安全性。

MX-12全密封全絕緣充氣型環網金屬開關設備為模塊化單元模式，可根據不同用途進行組合，由固定式單元組合與可擴展型單元兩大類，滿足各種變電站對緊湊型開關柜靈活使用的需要，同時將現場安裝及調試工作量降到**。

MX-12全密封全絕緣充氣型環網金屬開關設備分為非擴展標準配置和可擴展標準配置。由于具有全模塊和半模塊的組合性以及自可擴展性，因而具有極特殊的靈活性。

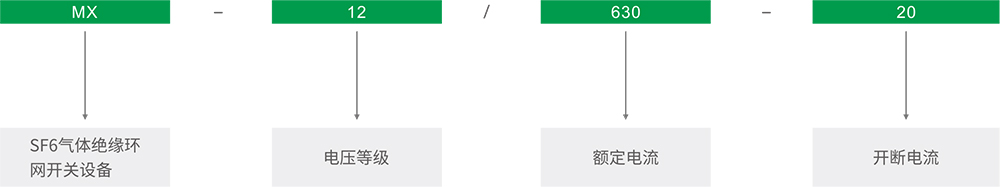

型號及含義

功能結構

● MX-12系列充氣柜SF6氣體做為滅弧及絕緣介質。

● 開關柜為全密封、全絕緣結構；母線、開關及帶電部件完全封閉在不銹鋼殼體中。

● 腔體充以1.4bar的SF6氣體，防護等級達到，IP67：整個開關裝置完全不受外部環境條件的影響，即使在短暫水浸等極端情況下也能保

     證開關正常運行，產品終身免維護。

● 開關柜具有完善的“五防”聯鎖裝置，徹底杜絕人為誤操作可能引起的人員及設備運行故障。

● 所有開關柜具有可靠的安全泄壓通道，即使在極端情況下也能保障操作人員人身安全。

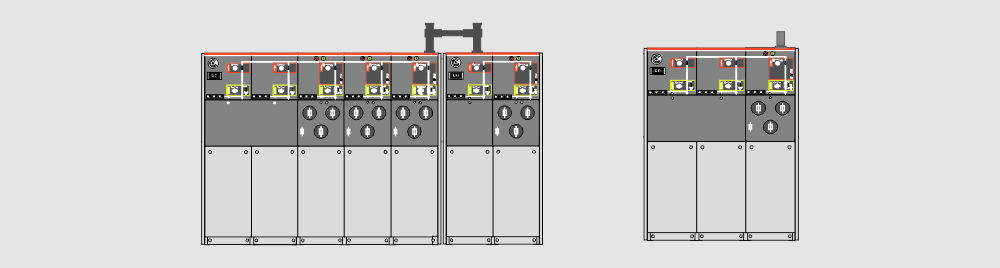

● 開關柜分為固定單元組合和可擴展單元組合兩類。

● 開關柜通常由正面進出線，也可按不同的安裝位置實現側出線或側擴展。

● 柜體尺寸安裝方便，并能夠適合空間狹小及環境條件不良的地方。

● 開關柜可根據用戶的不同需求配置電動、遙控及檢測裝置。

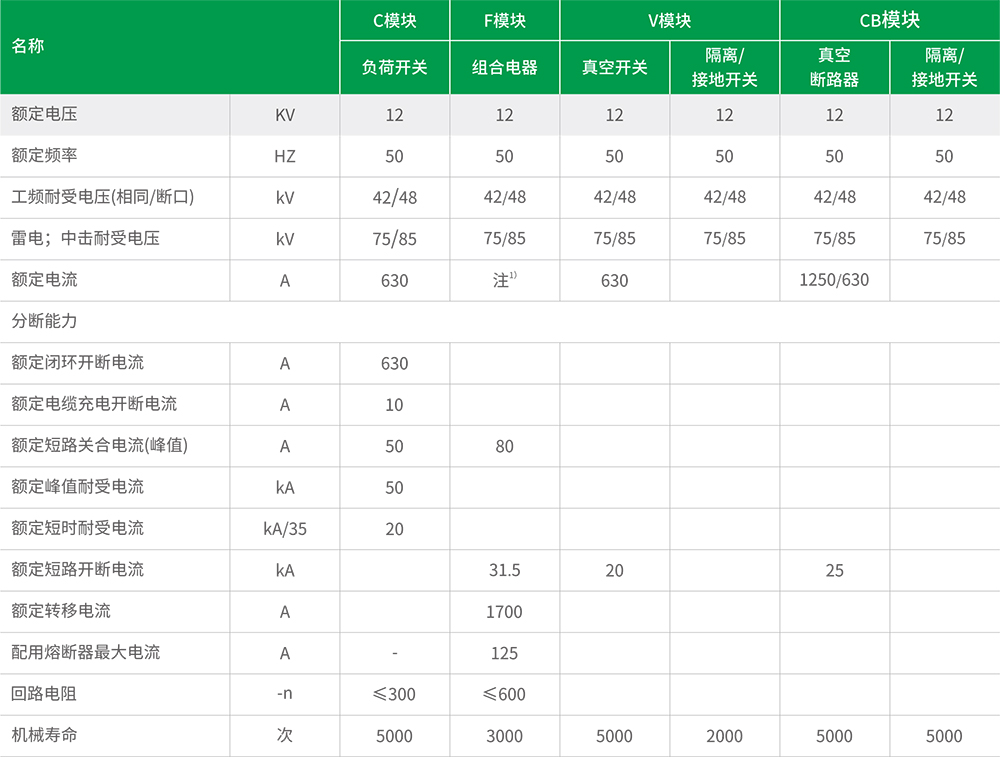

技術參數

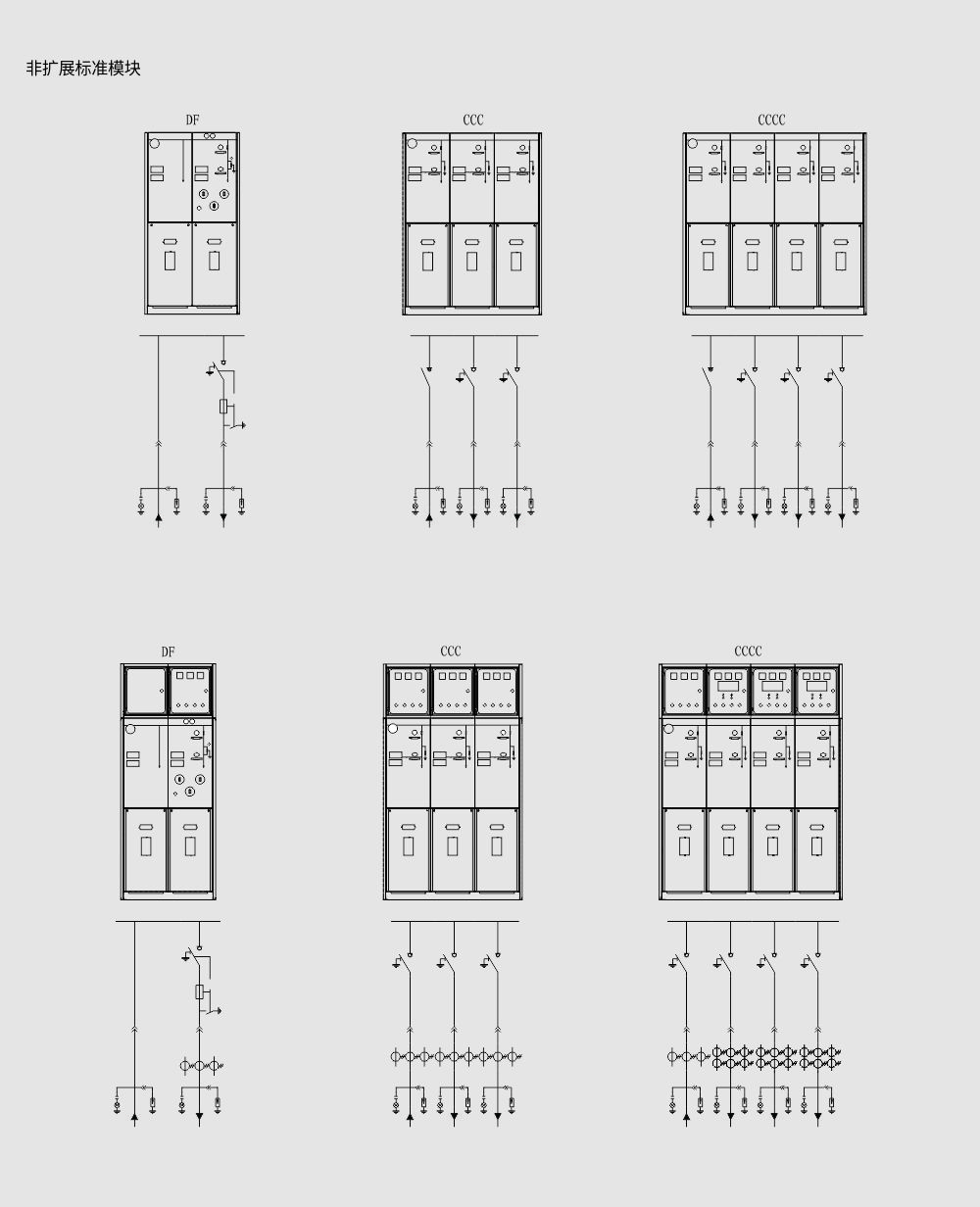

基礎結構圖
