產品概述

KYN28A-12(Z)(GZS1)型鎧裝移開式交流金屬封閉開關設備(以下簡稱“開關設備”)它適用于三相交流50Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。

本產品符合標準：GB3906《3.6～40 5kV交流金屬封閉開關設備》，GB/T11022《高壓開關設備和控制設備標準共用技術要求》、lEC60298《額定電壓1kv及以上交流金屬封閉開關設備的控制設備》。

正常使用條件

● 周圍空氣溫度：**溫度+40℃，**溫度-15℃。

● 濕度條件：日平均相對濕度：≤95%。

                     日平均水蒸氣壓力不超過2.2kPa。

                     月平均相對濕度90%。

                     月平均水蒸汽壓力1.8kPa。

● 海拔高度：1000m以下。

● 地震烈度：不超過8度。

● 周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯染。

● 無經常性的劇烈振動場所。

● 超過GB3906規定的正常條件下使用時，由用戶和本公司協商。

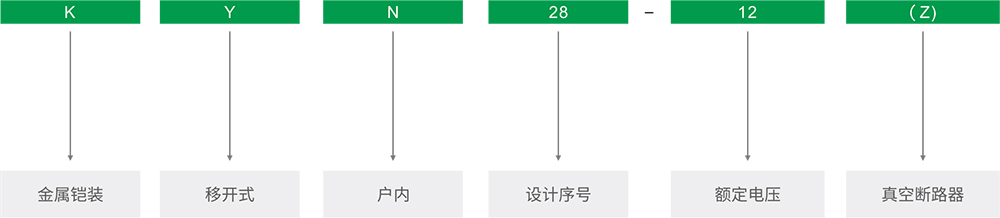

型號及含義

功能及特點

● 產品的外殼完全是由覆鋁鋅鋼板經機床加工多重折彎成形后用螺栓組裝而成，具有很高的機械強度，有效地保證了產品的整齊和美觀,柜門采用噴塑涂覆，具有較強的抗沖擊和耐腐蝕能力，產品外殼具有IP4X級的防護等級。

● 本產品的主開關可配置ABB公司生產的VD4型真空熔斷器，C3系列固定式負荷開關，同時也可配置多種國產系列真空熔斷器(如VS1、VH1、VK、ZN28)以取代國外同類產品。

● 無論的選用何種熔斷器,其裸導體空氣絕緣距離均能保證大于125mm，復合絕緣大于60mm，其斷路器均具有長壽命，高參數，少維護，體積小的獨特優點，KYN28-12鎧裝中置式金屬封閉開關設備適用于3.6～12kV三相交流50Hz電網，作為接受和分配電能，并對電路實行控制，監制和保護之用?？捎糜趩文妇€，單母線分段系統或雙母線系統，開關設備符合IEC298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》IEC694《高壓開關控制設備共用條款》我國GB3906《3-36kV交流金屬封閉開關設備》及DL404《戶外交流高壓開關柜訂貨條件》德國0670《額定電壓1kV以上的交流開關設備》等標準的要求。并且具有完善，可靠的防誤操作功能。

技術參數

安裝尺寸
