產品概述

MXH-12系列環保氣體絕緣開關柜具有設計合理、供電可靠、結構緊湊、安裝方便、操作靈活、體積小、性價比高等卓越性，該產品適用于三相交流50Hz，額定電壓12kV的配電系統。特別適用于小型二次配電站、開閉所、工礦企業、城市居民小區、機場、鐵路、隧道、高層建筑等電力系統中作為接受和分配電能之用。

正常使用條件

● 環境溫度：-40℃~+40C；

● 相對濕度：日平均值不大于95%；  月平均值不大于90%；

● 海拔高度：<1000m；

● 周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染；

● 在二次系統中感應的電磁干擾的幅值不超過1.6kV。

結構特點

● 采用環保氣體絕緣，環保無污染，但尺寸上依然和充氣柜相媲美，小巧實用。

● 柜體結構典型方案，按功能可分為儀表室、密封環保氣室、電纜室和機構室。開關室、電纜室裝有泄壓通道，有較強的預防內部電弧

故障的能力。負荷開關或斷路器、三工位隔離開關、電纜室之間采用強制性機械聯鎖方式，滿足“五防"功能。

● 負荷開關或斷路器選用戶內高壓真空滅孤室，采用銅鉻觸頭材料，其觸頭的電磨損速率小，電壽命長，觸頭的耐壓水平高，介質絕緣

強度穩定，弧后回復迅速，截流水平低，開斷能力強。滅弧室采用固封極柱形式，使用穩定可靠的APG工藝，滿足小型化的要求

● 雙到頭設計，雙斷口開斷能力比單斷口**，解決電弧長間隙絕緣特性飽和問題，具有**的可靠性，在斷開電流過程中，主觸頭分

開后幾毫秒內還傳導電流，然后迅速斷開，保證了主觸頭之間不產生電弧，因此具有良好的電氣性能和壽命。

● 產品模塊化設計，各功能單元柜模塊可自由組合。

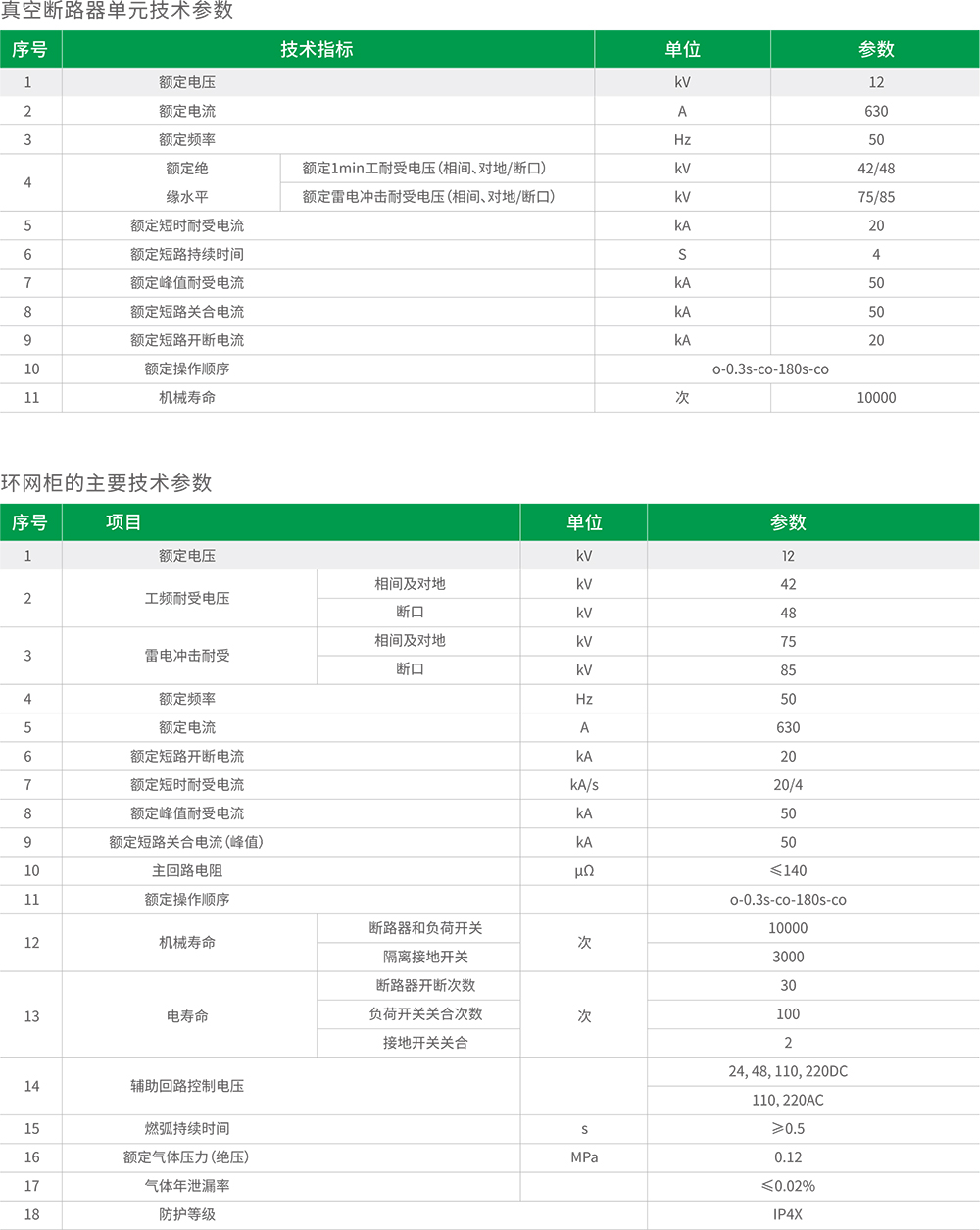

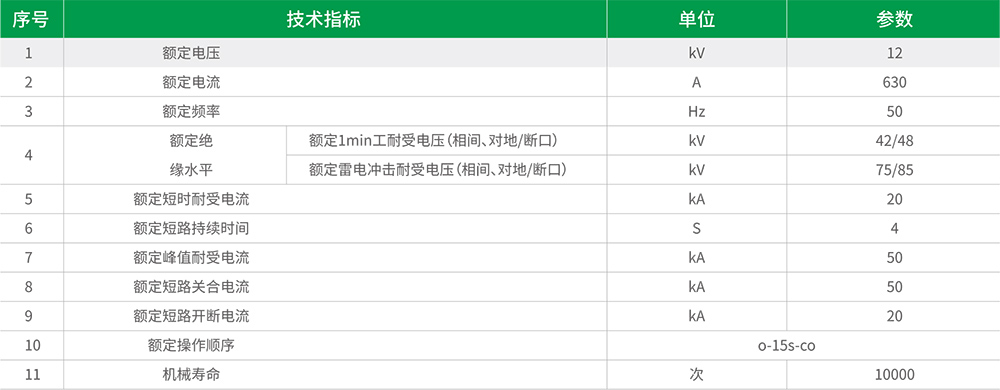

技術參數
