產品概述

HXGN15-12(F)、HXGN15-12（F.R）箱式固定交流金屬封閉開關設備(以下簡稱“開關設備”)，用于額定電壓12kV、額定電流630A及以下的環網供電或輻射型供電系統中，尤其適合裝入預裝式變電站作為電力系統的控制和保護。本產品內裝絕緣外殼的FLN36-12D型六氟化硫負荷開關或FLRN36-12D型負荷開關一熔斷器組合電器,具有體積小、重量輕、操作簡便、操作力輕、聯鎖可靠、免維護等特點，是城市電網改造和建設需要的新一代高壓開關設備。

本產品符合：GB3906《3～35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》，IEC60298《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》，DL/T404《戶內交流高壓開關柜訂貨技術條件》標準。

正常使用條件

● 周圍空氣溫度：-15℃～+40℃；

● 海拔高度：1000m及以下；

● 濕度條件：日平均值不大于95%，水蒸氣壓力平均值不超2.2kPa；

                     月平均值不大于90%，水蒸氣壓力平均值不超1.8kPa。

● 地震烈度：不超過8度；

● 沒有腐蝕性或可燃性氣體等明顯污染的場所。

注：超出上述正常使用條件時，用戶可與本公司協商。

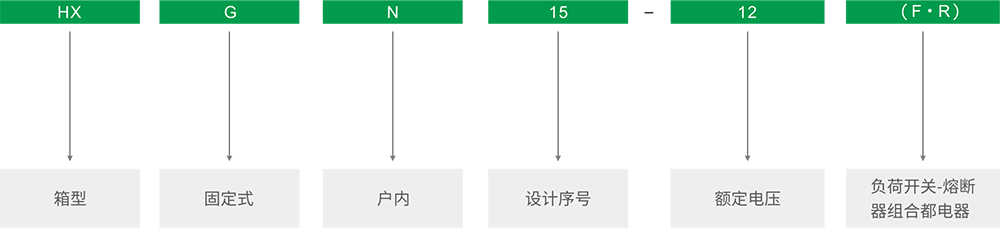

型號及含義

結構特點

●開關設備由柜體、主開關(SF6負荷開關或組合電器)、接地開關、儀表室、母線及其它電器元器件和輔助元件組成

●柜體由敷鋁鋅鋼板經模數化成形組裝而成。柜背后設有泄壓通道,在山現內部故障時保護操作人員。

●母線室的母線覆合絕緣,直接連接存負荷開關的接線端子上。三相母線按縱向排列,使得開關設備左右可任意擴展,極易變換其布局

●儀表室位于開關設備的上部,室內可裝設電流表、電壓表、指示燈以及電動操作機構等。

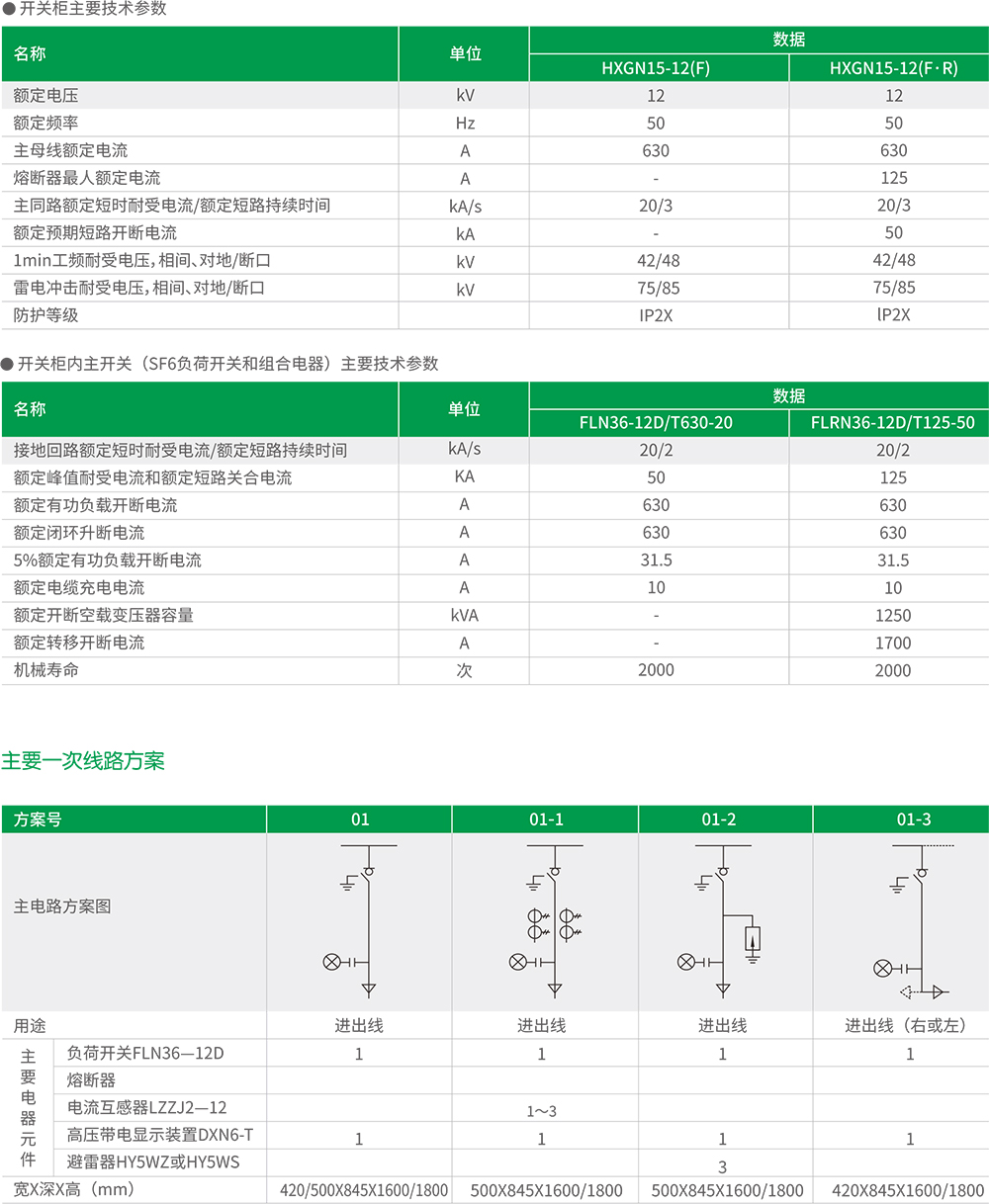

主要技術參數

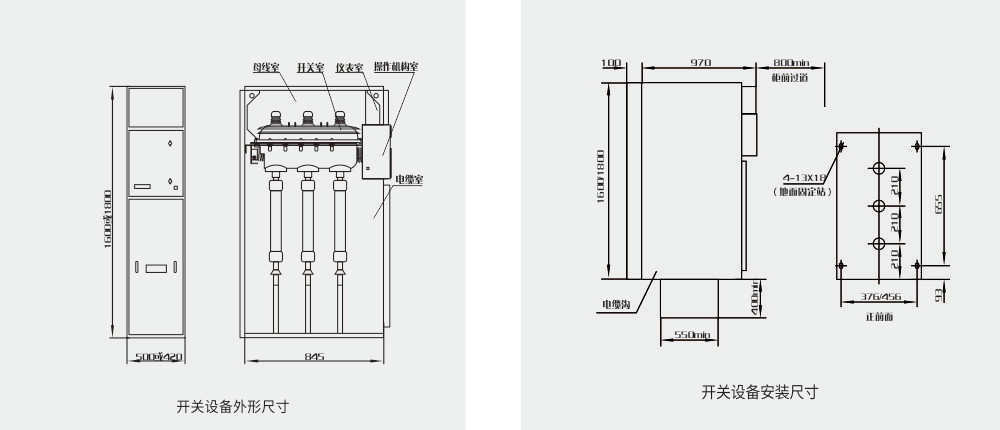

安裝尺寸圖
