產品概述

LX-PV智能光伏防雷匯流箱是將最多24路光伏電池組件串的直流輸入?yún)R流合成1路或多路輸出，每路配熔斷絲，輸出配備防雷器和斷路器，大大簡化了直流配電柜及逆變器的輸入接線。提供防雷保護，短路保護和接地保護。匯流箱分為智能和非智能兩種類型。智能防雷匯流箱內部裝有匯流監測單元，能監測每路光伏電池串輸入的電流、匯總輸出電壓、箱體內的溫度及防雷器狀態、斷路器狀態等。

該裝置內部布置簡潔明了，布線整齊合理?？煽啃愿?，維護簡單。戶外壁掛式安裝，能適應各種惡劣環境。除了相關核心元器件外，其他可按用戶要求定制。

功能特點

● 匯流箱的防護等級達到IP65，具備防水、防灰、防銹、防鹽霧，滿足室外安裝的要求；

● 每路電池串列的正負極都配有光伏專用熔絲，對組件串出現故障時進行保護，熔斷器底座及熔絲配套使用，減少業主后期維護成本，有效保護維修人員的人身安全；

● 采用光伏專用高壓防雷器能對匯流后的母線正極對地、負極對地進行保護，持續工作電（Uc）可達到1000VDC；

● 匯流箱內的電源模塊能夠接入**1000DCV的光伏電壓；

● 匯流箱測控模塊采用性能可靠的霍尼韋爾霍爾元件（直流CT傳感器），對每一路光伏組串進行電流、母線電壓進行采集監測、報警和本地故障定位，并能對匯流箱內的溫度進行測量，防雷器及輸出斷路器的狀態檢測等；

● 匯流箱內的監測模塊具備數碼顯示功能，能在設備上顯示每串組件串的電流，母線電壓，匯流箱內的溫度，斷路器防雷器的狀態，系統功率及設備地址等相關信息；

● 具備RS485/MODBUS-RTU串口通信；

● 與外部接口部分均有防雷保護；

● 能接收本地監控裝置的參數下載，進行分析處理；

● 匯流箱工作電源可選擇外界220VAC/DC或者由匯流箱本身提供的電源供電，如果采用匯流箱本身提供電源，現場可以不需要針對供電、單獨布線。

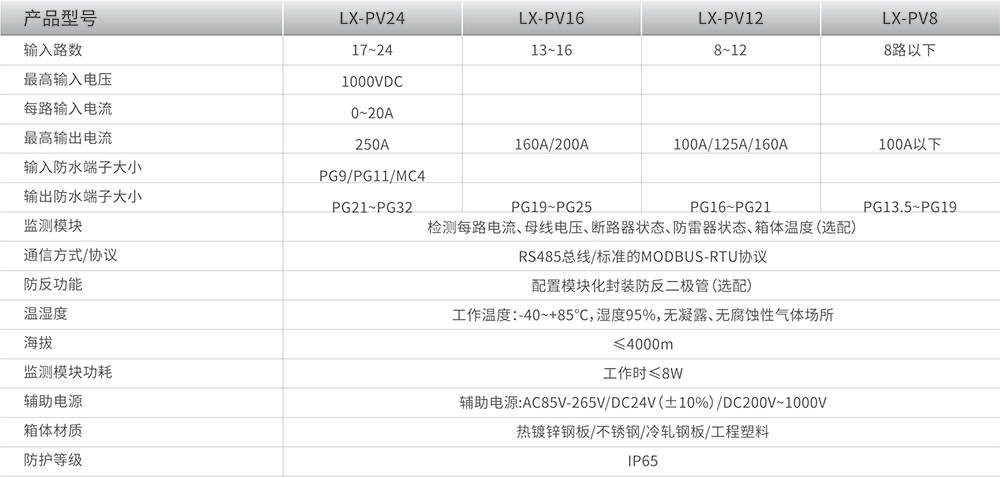

主要技術參數
