產品概述

BWG光伏并網柜是承接集中式逆變器與升壓變壓器或交流匯流箱與升壓變壓器的重要組成部分，此光伏并網柜的進線采用斷路器輸入或直接輸入，輸出采用斷路器或負荷隔離開關，母線采用電鍍或純化后的母線連接，并提供二級防雷保護，系統額定電壓**為AC690V，防護等級室內為IP40、室外為IP65；二次測量及控制的電纜，電流為大于2.5mm2的電纜，電壓為大1.5mm2的電纜，控制為大于1.0mm2的電纜，測量電流互感器為0.5級的電流互感器，計量互感器為0.2S級的電流互感器。還可根據客戶要求增加相關的功能等。此產品采用專業的電氣設計、元件選型，使柜體內部結構安全、簡潔、美觀、方便現場接線及維護并保證設備長時間的穩定工作。

功能特點

● 既可采用固定安裝式設計、也可采用插入式設計；

● 采用知名品牌斷路器和元件組合成功能單元，具有優良的技術性能，安全可靠；

● 可分別組成各種標準單元模塊，供客戶任意選用組裝；

● 采用區域之間的隔離以及功能單元進線和出線之間的相互隔離，有效的加強安全防護性能；

● 組合裝配式結構，框架的全部結構件均用螺絲堅固連接，框架及門、面板均經磷化處理后靜電噴塑處理，不噴塑部件全部鍍鋅并經鈍化處理。能滿足各種元件的要求并能符合不同工作環境，達到相應的防護等級；

● 骨架采用優質鋼板，骨架上可帶有模數為25mm的孔，可供各種用途擴展，進線方式有上、下側進線兩種方式；

● 分?jǐn)嗄芰Ω?、?dòng)熱穩定性好，電氣方案組合靈活方便、實用性強，主要參數達到國際先進水平；

● 重置輕，機械強度和裝配精度高，外形美觀。

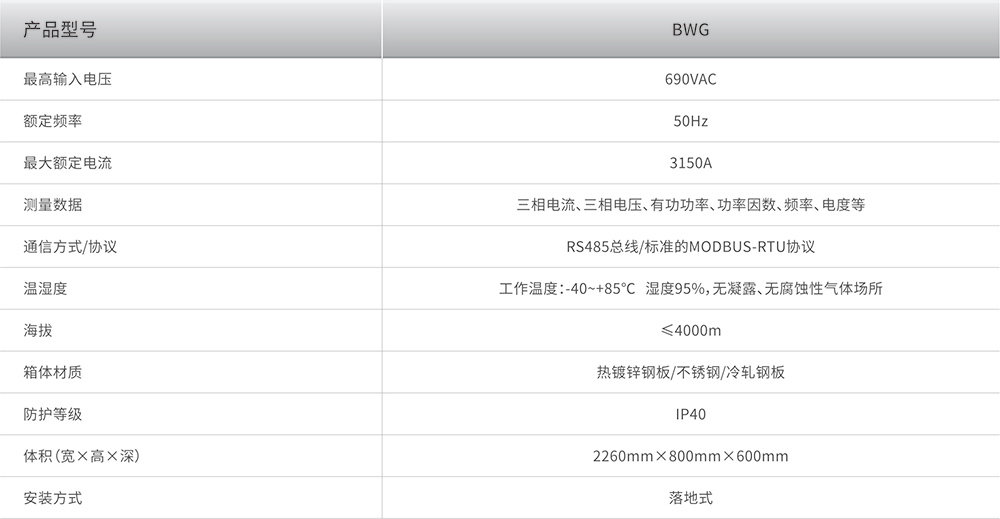

主要技術參數
