產品概述

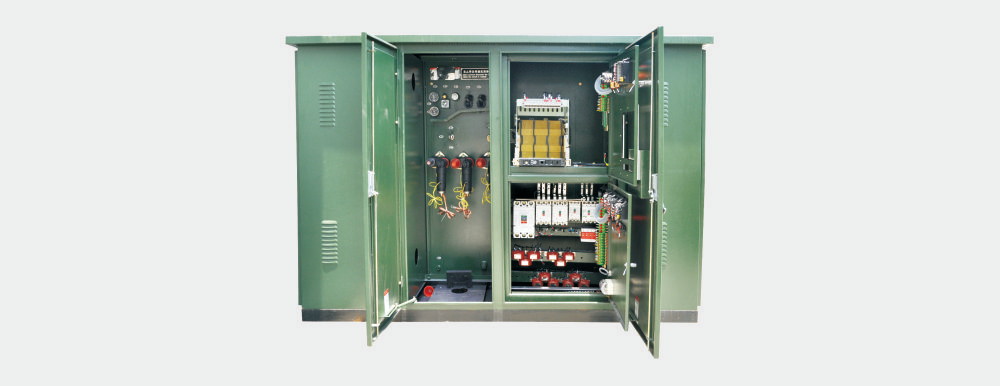

ZGS13-H預裝式變電站是國產化美式箱變。該產品作為電纜化配電網中重要的是供電單元，集高壓控制、保護、變電、以及配電設備于一體的成套預裝產品，廣泛用于城鄉配電網之中。

該產品將高壓負荷開關，高壓熔斷器置于變壓器油中，具有與變壓器器身共箱或分箱兩種結構形式。油箱采用全密封結構，配有油溫表、油位表、壓力表、壓力釋放閥、放油閥等元件以監測變壓器運行狀況。該產品分為環網型、終端型及電源型供電方式。為了使此種產品更適合于我國電網的實際要求，公司又推了插拔型干式熔斷器，熔絲的熔斷不影響變壓器油的性能。根據低壓饋出要求的復雜程度，SGS13-630/10型產品分為標準型、加強型和綜合型三種外殼形式，使用戶和設計單位在選型時，做到更靈活、更經濟。

正常使用條件

● 環境溫度：**氣溫+40℃，**溫度-30℃。

● 海拔：≤1000m。

● 風速：相當34m/s(不大于700pa)。

● 濕度：日相對濕度平均不大于95%，月相對濕度平均不大于95%。

● 防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2。

● 安裝地點傾斜度：不大于3°。

● 安裝環境：周圍空氣不受腐蝕性、可燃性氣體等明顯污染，安裝地點無劇烈震動

產品特點

● 結構緊湊，體積下，僅為同容量國產歐式箱變的1/3~1/5左右，大大減少占地面積。

● 全密封，全絕緣結構，無需絕緣距離，可靠保護人身安全。

● 高壓接線即可用于環網，又可用于終端，供電方式靈活，可靠性高。

● 變電器性能卓越：低損耗、低噪音、低溫升；過載能力強，抗短路，耐沖擊能力強。

● 滿足各種低壓饋出要求，可按方案選擇，亦可自行設計。

● 電纜頭有200A肘型插頭及600A“T”型固定式電纜接頭兩種，均可配置全絕緣氧化鋅避雷針器，200A型電纜可以帶負荷插拔，又可以起到隔離開關的作用。
