產品概述

YBM-24預裝式變電站是將高壓電氣設備、變壓器、低壓電氣設備等組合成緊湊型成套配電裝置，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所，作配電系統中接受和分配電能之用。本產品具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，占地面積僅為同容量常規土建式變電站的1/10~1/5，大大減少了建設費用。在配電系統中可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造**新型成套設備。本產品符合GB/T17467-1998《高壓、低壓預裝式變電站》標準和IEC1330標準。

YBM-24預裝式變電站分為高壓室、變壓器室、低壓室三大部分，將高壓開關設備、變壓器、低壓開關設備和其他附屬電器元件組合成能適應戶外運行壞境；能獨立完成電壓變換和電能保護、控制、分配等功能。產品多樣化設計．組合靈活方便，適合配電網絡節點和終端使用，具有結構緊湊、安全可靠、占地少、造價低等優點。

功能特點

● 箱體整體分為底層，框架，頂架及箱蓋四部分，框架及頂架采用鋼結構件拼裝而成。外殼可采用彩鋼符合隔熱板或鋼板。隔板采用彩鋼復合板，防止熱輻射和各式之間的熱指導，外露結構件經過嚴格的酸洗，磷化，噴涂等工藝處理，保證耐腐蝕性，防濕熱，防霉菌，戶外耐候性強。

● 箱變頂蓋為雙層可拆卸活頂，方便箱內元件的安裝和檢修。

● 采用新型百葉窗結構，散熱通風面積大，適用于風力較強的地區。V型結構設計，增強通風的同時可以有效防止雨水進入。

● 低壓主開關采用國內外知名廠家斷路器。

● 變壓器使用S11-M系列全密封油侵式電力變壓器，具有低損耗，低噪音，高效率的優點，可取得良好的節能效果并減少污染。

● 與普通油侵式變壓器相比全密封式變壓器取消了儲油柜，油體積的變化由波紋郵箱的波紋片的彈性來自動調節補償，變壓器也打起隔絕，防止和減弱油的劣化，增強可靠性，正常運行免維護。

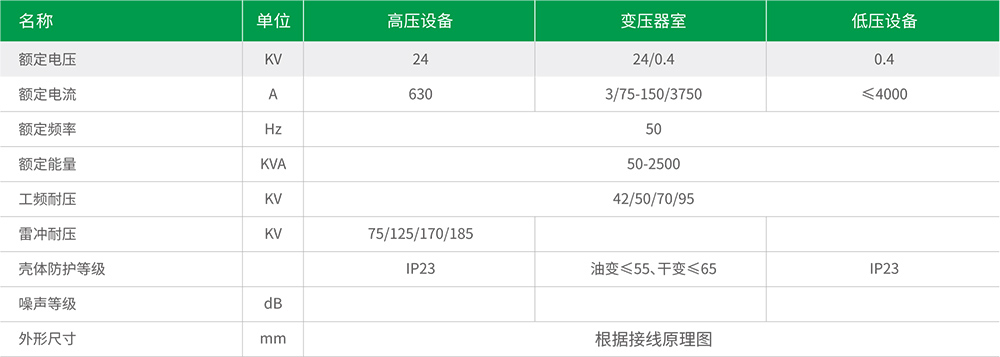

主要技術參數
