產品概述

GCS型低壓抽出式成套開關設備(以下簡稱“開關設備”)是我公司為滿足廣大設計單位和電力用戶的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關設備。該產品目前己被電力用戶廣泛選用。開關設備適用于發電廠、右油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz額定工作電壓為380V(400V)、(660V)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。開關設備的基本形式。

產品符合：GB7251低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式開關設備》、IEC 439《低壓成套開關設備和控制設備》標準。

正常使用條件

● 周圍空氣溫度：-5℃～+40℃；日平均溫度不得高+35℃。超過時，需根據實際情況降容運行。

● 海拔高度：2000m及以下。

● 相對濕度：**溫度為+40℃時不超過50％，在較低溫度時允許有較大的相對濕度:如+20℃時為90％，應考慮到由于溫度的變化可能會偶然產生凝露的影響。

● 安裝傾斜度不超過5°,且整組柜列相對平整(符合GBJ1232-82標準)。

● 開關設備應安裝在無劇烈振動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

注: 用戶有特殊要求時，可以與本公刮協商解決。

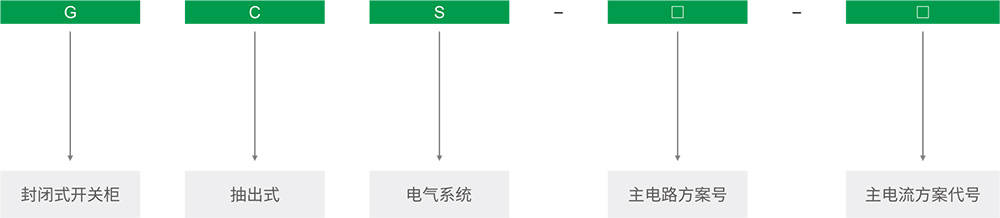

型號及含義

結構特點

● 主構架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和100mmФ9.2mm的安裝孔，內部安裝靈活方便。

● 主構架裝配形式設計為兩種，全組裝式結構和部分(側框和橫梁)焊接式結構，供用戶選擇。

● 裝置的各功能室相互隔離，其隔離分為功能單位室、母線室和電纜室。各室的作用相對獨立。

● 水平主母線的采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施。

● 電纜隔離室的設計使電纜上下進出均十分方便。

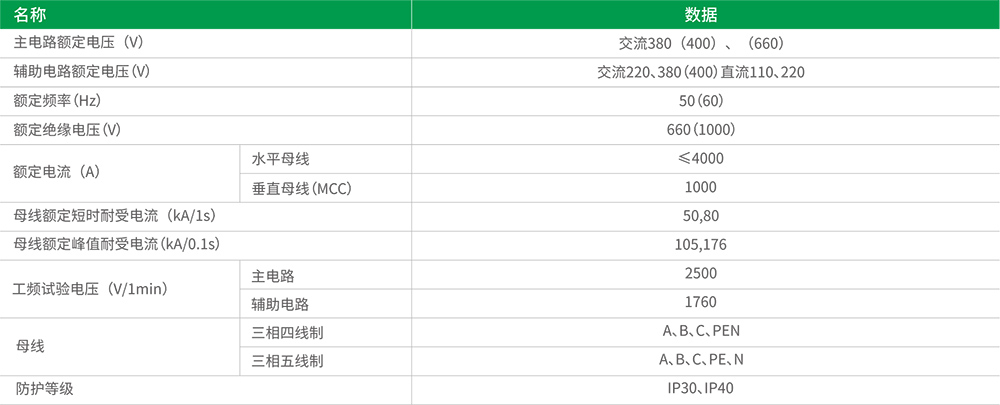

技術參數

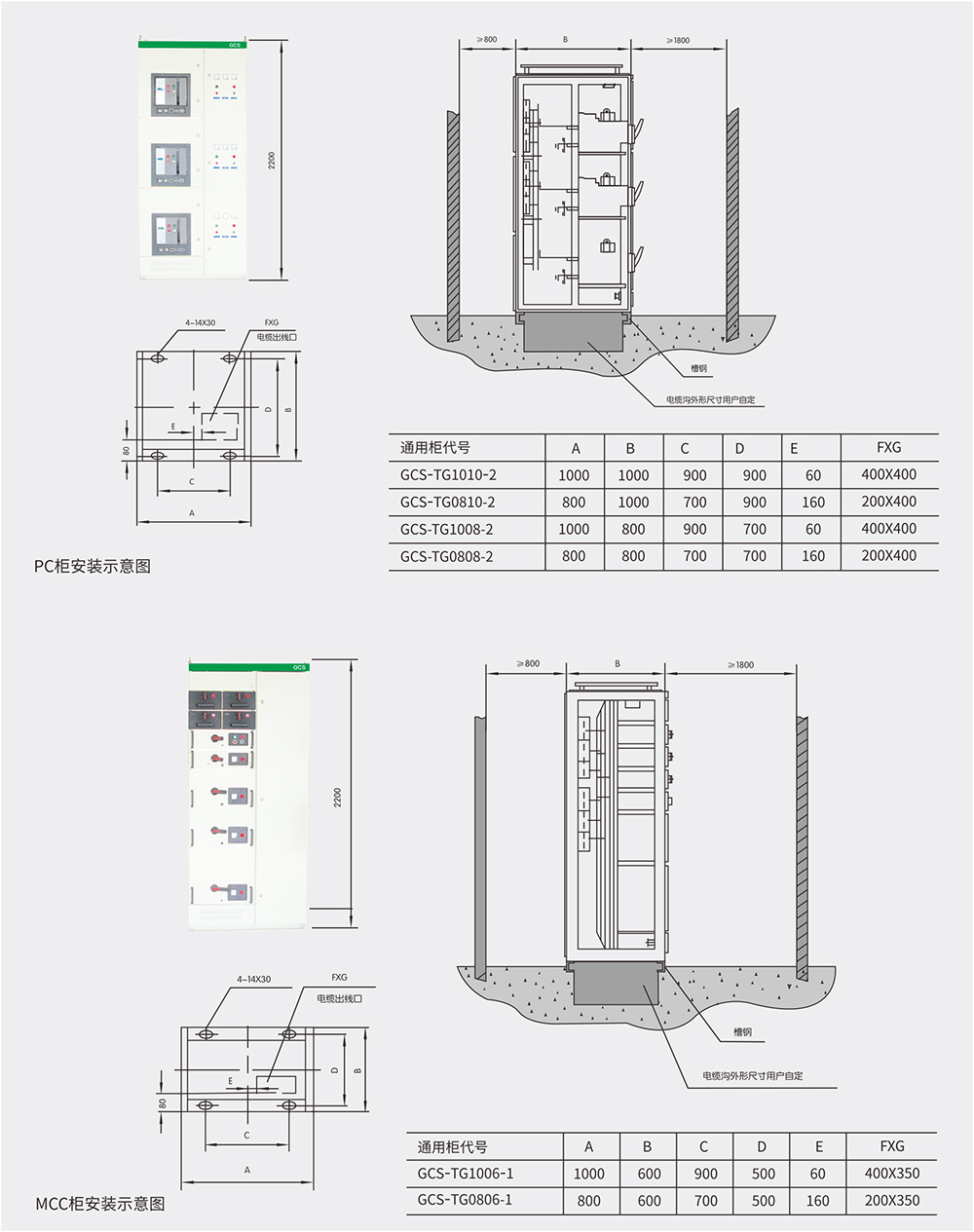

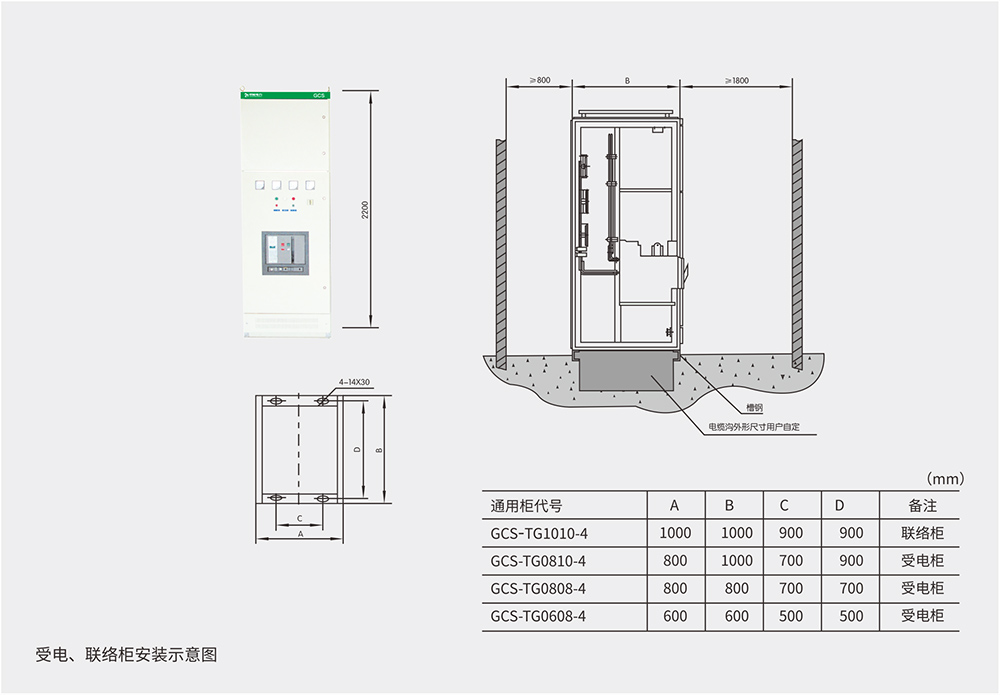

安裝尺寸圖
